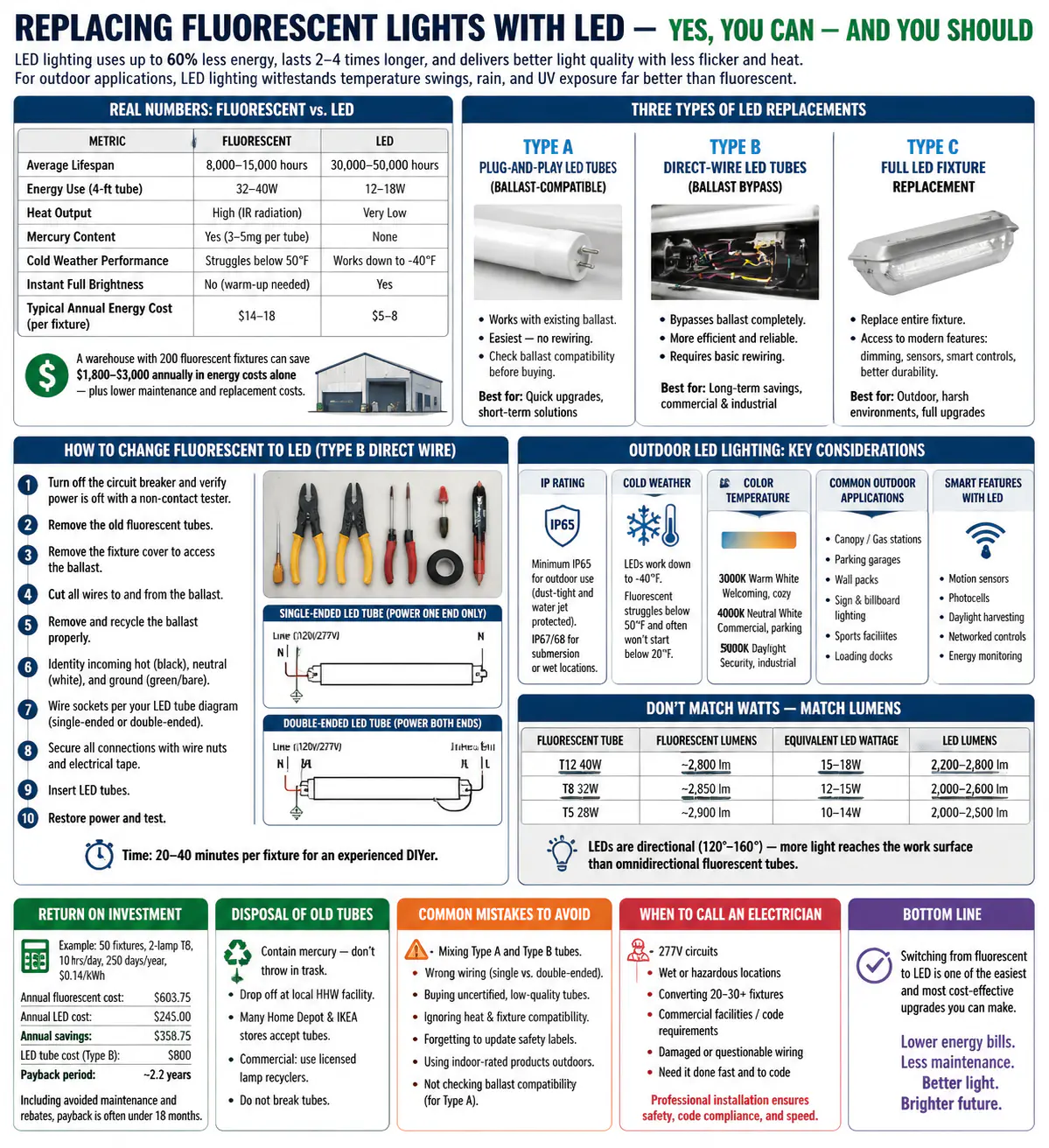

Cum să schimbați fluorescentul în LED: Ghid complet de conversie

Răspunsul scurt: Da, puteți înlocui luminile fluorescente cu LED - și ar trebui

Trecerea de la fluorescent la LED este una dintre cele mai simple upgrade pe care le puteți face în orice spațiu – indiferent dacă este în interior sau în exterior. Procesul implică fie înlocuirea întregului corp de iluminat, fie utilizarea unui tub LED compatibil în carcasa fluorescentă existentă. Majoritatea proprietarilor de case și a managerilor de unități realizează o conversie de bază în mai puțin de 30 de minute per dispozitiv, fără a fi nevoie de electrician în multe cazuri.

Iluminarea LED consumă cu până la 60% mai puțină energie decât cea fluorescentă , durează de 2 până la 4 ori mai mult și produce o calitate mai bună a luminii cu mai puțină pâlpâire și căldură. Pentru aplicațiile în aer liber, beneficiile sunt și mai pronunțate - iluminatul cu LED-uri de exterior rezistă la variațiile de temperatură, ploaia și expunerea la UV mult mai bine decât alternativele fluorescente.

Acest ghid vă ghidează prin fiecare pas al procesului de conversie, acoperind scenariile interioare și exterioare, tipurile de înlocuiri de LED-uri disponibile, economii de costuri și greșeli comune de evitat.

De ce oamenii fac schimbarea: numere reale din spatele conversiei LED

Înainte de a vă scufunda în instrucțiuni, vă ajută să înțelegeți ce este de fapt în joc. Argumentul pentru comutare nu este doar teoretic - economiile de energie și întreținere sunt bine documentate în mediile rezidențiale și comerciale.

Un depozit comercial care rulează 200 de corpuri fluorescente se poate aștepta să-și reducă factura de energie electrică 1.800 USD până la 3.000 USD anual după convertirea la LED - și această cifră nu ține cont de costurile reduse ale forței de muncă de întreținere și de înlocuire a tubului.

Trei tipuri de înlocuiri de LED-uri pentru corpurile fluorescente

Nu toate conversiile LED sunt la fel. Înainte de a cumpăra ceva, trebuie să știți care abordare se potrivește cu corpurile și bugetul dvs. existente. Există trei rute principale.

Tip A: Tuburi LED Plug-and-Play (compatibile cu balast)

Aceste tuburi LED sunt proiectate să funcționeze cu balastul fluorescent existent. Pur și simplu scoateți tubul fluorescent vechi și introduceți cel nou LED - nu este nevoie de recablare. Aceasta este cea mai rapidă și simplă metodă de conversie.

Captura: balasturile se uzează în timp și, atunci când se defectează, va trebui fie să înlocuiți balastul (ceea ce adaugă costuri), fie să treceți la un tub de tip B. De asemenea, nu orice tub LED este compatibil cu fiecare balast. Verificați întotdeauna lista de compatibilitate a producătorului înainte de a cumpăra.

Tip B: Tuburi LED cu fir direct (bypass de balast)

Această metodă ocolește complet balastul prin recablarea dispozitivului pentru a se conecta direct la tensiunea de linie (120V sau 277V). Balastul este fie îndepărtat, fie lăsat pe loc, dar deconectat. Tuburile de tip B sunt mai eficiente din punct de vedere energetic decât tipul A deoarece elimină pierderile de putere cauzate de balast.

Aceasta este soluția preferată pe termen lung pentru majoritatea setarilor comerciale si industriale. Configurarea inițială necesită lucrări electrice de bază - oprirea întreruptorului, îndepărtarea cablurilor de balast și conectarea firelor de priză direct la sursa de alimentare - dar odată terminat, eliminați complet costurile viitoare de înlocuire a balastului.

Tip C: Înlocuire completă a corpurilor de iluminat (dispozitive gata de LED)

Uneori, cea mai bună mișcare este înlocuirea întregii carcase fluorescente cu un nou dispozitiv specific LED. Acest lucru este relevant în special pentru iluminatul cu LED-uri de exterior, unde doriți carcase cu rating IP proiectate de la zero pentru drivere LED, mai degrabă decât carcase fluorescente adaptate care ar putea să nu ofere protecție adecvată împotriva umidității sau impactului.

Înlocuirea completă a corpurilor de iluminat costă mai mult în avans, dar vă oferă acces la funcții precum reglaj integrat, senzori de mișcare, comenzi inteligente și management termic special, toate acestea extinzând durata de viață a LED-urilor și maximizând economiile de energie.

Pas cu pas: Cum se schimbă fluorescentul cu LED (Fir Direct de tip B)

Metoda de ocolire a balastului de tip B este cea mai durabilă și cea mai recomandată abordare. Iată exact cum se face acest lucru pentru un corp fluorescent standard T8 sau T12 de 4 picioare.

Ce vei avea nevoie

• Tuburi LED T8 de tip B (unul pentru fiecare fantă pentru lampă)
• Dispozitive de tăiat sârmă și dezinfectare sârmă
• Piulițe sau conectori de pârghie
• Bandă electrică
• Șurubelnițe cu cap plat și Phillips
• Tester de tensiune fără contact
• Scară (dacă este montată pe tavan)

Procesul de conversie

1. Opriți întrerupătorul — nu lucrați niciodată la un dispozitiv live. Folosiți testerul de tensiune fără contact pentru a confirma că nu există curent la dispozitiv înainte de a atinge orice fire.
2. Îndepărtați tuburile fluorescente vechi, rotindu-le cu 90 de grade și alunecând din prizele pietrei funerare.
3. Scoateți capacul dispozitivului sau panoul difuzorului pentru a accesa compartimentul de balast.
4. Localizați balastul - este o cutie dreptunghiulară, de obicei neagră sau gri, cu fire multiple care ies de la ambele capete.
5. Tăiați toate firele care merg spre și de la balast, lăsând suficientă lungime a firului pe partea de fixare pentru a lucra (cel puțin 4-6 inci).
6. Scoateți balastul de pe dispozitiv deșurubați șuruburile de fixare ale acestuia. Puneți-l deoparte pentru reciclare adecvată - balasturile pot conține PCB.
7. Identificați firele de intrare fierbinți (negru), neutru (alb) și împământare (verde sau cupru goale) de la sursa de tavan/perete.
8. Conectați firul fierbinte la partea de intrare a unui soclu de lampă la fiecare capăt al corpului. Conectați neutrul la cealaltă priză de la fiecare capăt. Cablajul exact depinde de dacă tubul LED este cu un singur capăt sau cu două capete - urmați întotdeauna diagrama de cablare inclusă cu tubul LED specific.
9. Asigurați toate conexiunile cu piulițe de sârmă și înfășurați cu bandă electrică.
10. Introduceți noile tuburi LED, restabiliți alimentarea la întrerupător și testați.

Timp total pentru un bricolaj cu experiență: 20 până la 40 de minute pe meci . Dacă faceți un lot mare, procesul devine mai rapid cu practica.

Iluminat LED pentru exterior : Consideraţii speciale la înlocuirea fluorescentelor

Mediile exterioare introduc variabile care nu există în interior - umiditatea, temperaturile extreme, insectele, degradarea UV și impactul fizic. Iluminatul LED de exterior trebuie selectat ținând cont de acești factori, iar un simplu schimb de tuburi este rareori suficient.

Evaluare IP: cea mai importantă specificație pentru corpurile de exterior

Evaluările IP (protecție la intrare) vă spun cât de bine rezistă un corp de iluminat la praf și apă. Pentru iluminarea cu LED-uri exterioare, aveți nevoie de cel puțin IP65 , ceea ce înseamnă că dispozitivul este etanș la praf și protejat împotriva jeturilor de apă din orice direcție. Mediile umede sau scufundate (cum ar fi iluminatul fântânilor sau instalațiile subterane) necesită IP67 sau IP68.

Corpurile fluorescente concepute pentru utilizare în exterior au, de obicei, și evaluări IP, dar multe instalații mai vechi folosesc lumini fluorescente în zonele acoperite unde sunt doar parțial protejate. Când le înlocuiți, evaluați dacă carcasa existentă oferă protecție adecvată sau dacă este necesară înlocuirea completă a dispozitivului de fixare.

Performanță la vreme rece

Unul dintre cele mai convingătoare argumente pentru iluminatul exterior cu LED-uri în climatele reci este performanța temperaturii. Lămpile fluorescente pierd un flux semnificativ de lumen sub 50°F (10°C) și adesea nu pornesc deloc sub 20°F (-7°C). Acesta este motivul pentru care iluminatul fluorescent exterior din garajele de parcare, instalațiile de depozitare frigorifică și climatele nordice a fost afectat istoric de probleme de pornire lentă și de ieșire slabă.

Iluminatul LED de exterior de calitate funcționează în mod fiabil până la -40°F (-40°C), fără timp de încălzire. Aceasta nu este o îmbunătățire minoră – este o diferență fundamentală de capacitate care face LED-ul singura alegere practică pentru aplicațiile în aer liber în mediu rece.

Aplicații obișnuite în aer liber unde se fac upgrade-uri fluorescente la LED

• Iluminat baldachin (benzinări, drumuri, docuri de încărcare): Înlocuirea luminilor fluorescente cu corpuri de iluminat cu LED reduce consumul de energie cu 50-65% și elimină reluarea frecventă care a afectat sistemele mai vechi de copertine fluorescente.
• Iluminat garaj parcare : Iluminarea cu bandă fluorescentă în garaje este un coșmar de întreținere din cauza umidității și variațiilor de temperatură. Corpurile LED etanșe la vapori, clasificate IP65 sau mai bine rezolvă această problemă, oferind în același timp o redare mai bună a culorilor din motive de securitate.
• Pachete de perete exterior : Multe clădiri comerciale mai vechi folosesc pachete de perete fluorescente. Înlocuirile pachetului de perete cu LED oferă o iluminare identică sau mai bună la o fracțiune din consumul de energie.
• Semnalizare și panouri de iluminat : Tuburile fluorescente din spatele indicatoarelor luminoase sunt înlocuite cu benzi LED sau echivalente cu tuburi LED pentru o iluminare mai uniformă și o frecvență de întreținere mult mai mică.
• Facilități sportive și arene în aer liber : Corpurile fluorescente cu putere mare de la locurile de sport sunt înlocuite cu lumini LED care oferă o direcționalitate mai bună, reducând scurgerea luminii și îmbunătățind uniformitatea iluminării câmpului.

Alegerea temperaturii corecte de culoare pentru iluminatul LED exterior

Temperatura de culoare, măsurată în Kelvin (K), afectează modul în care arată și se simte spațiile exterioare. Pentru iluminatul exterior cu LED-uri, cele mai comune alegeri sunt:

• 3000K (alb cald) : Bun pentru zone rezidentiale exterioare, restaurante, ospitalitate. Creează o atmosferă primitoare, confortabilă.
• 4000K (alb neutru) : Popular pentru parcări, exterioruri comerciale și medii de vânzare cu amănuntul. Echilibrează vizibilitatea cu estetica.
• 5000K (lumina zilei/alb rece) : Frecvent în iluminatul de securitate, facilitățile sportive și zonele industriale exterioare unde vizibilitatea maximă este prioritatea.

Cele mai multe lumini fluorescente de exterior erau în intervalul 4100K. Când le înlocuiți, potrivirea sau scăderea ușor a temperaturii culorii (la 4000K) va oferi o claritate vizuală comparabilă sau îmbunătățită, reducând în același timp calitatea dură și sterilă a instalațiilor fluorescente mai vechi.

Înțelegerea lumenilor: nu potriviți doar wați

Una dintre cele mai frecvente greșeli făcute în timpul conversiilor fluorescente la LED este achiziționarea unui LED de înlocuire bazat pe putere, mai degrabă decât pe lumeni. Deoarece LED-urile sunt mult mai eficiente, un tub LED de 15 W poate produce o putere de lumină identică sau mai mare ca un tub fluorescent de 32 W. Potrivirea de wați înseamnă că veți avea un spațiu mult mai luminos decât s-a prevăzut - sau, mai probabil, cheltuiți în exces pentru LED-uri de care nu aveți nevoie.

Utilizați această regulă generală pentru tuburile de 4 picioare:

De asemenea, rețineți că LED-urile sunt surse de lumină direcțională. Tuburile fluorescente emit lumină în toate direcțiile (360°), astfel încât o parte din ieșirea lor este irosită, rizând de reflectoare sau în cavitatea tavanului. Un tub LED care direcționează lumina în jos la 120° până la 160° își livrează lumenii mai eficient pe suprafața de lucru, ceea ce înseamnă un LED cu lumen mai mic oferă adesea aceeași iluminare sau mai bună la nivelul podelei sau al biroului .

Compatibilitate cu balastul: Ce să verificați înainte de a cumpăra

Dacă te-ai decis să mergi pe calea plug-and-play de tip A – cel puțin ca prim pas – compatibilitatea balastului este esențială. Nu toate balasturile electronice funcționează cu toate tuburile LED, iar utilizarea unei combinații incompatibile poate cauza pâlpâirea, bâzâitul, defectarea prematură a LED-ului sau pur și simplu neaprinderea tubului.

Pentru a verifica compatibilitatea:

• Găsiți marca și numărul de model ale balastului (imprimate pe eticheta balastului din interiorul dispozitivului).
• Vizitați site-ul web al producătorului de tuburi LED și căutați diagrama de compatibilitate a acestora - cele mai multe mărci de renume le publică.
• Verificați dacă balastul dvs. este pornire instantanee, pornire programată sau reglare - unele tuburi LED funcționează numai cu anumite tipuri de balast.
• Dacă balastul are mai mult de 10 ani, ocolirea lui (Tipul B) este oricum decizia financiară mai înțeleaptă, deoarece înlocuirea unui balast defect costă doar 20-60 USD pe piese.

Balasturile magnetice - care se găsesc în corpurile T12 mai vechi - nu sunt aproape niciodată compatibile cu tuburile LED moderne și trebuie să fie ocolite sau corpul de iluminat trebuie înlocuit în întregime.

Calcularea rentabilității investiției

Cazul financiar pentru schimbare este puternic, dar perioada exactă de rambursare depinde de tariful curent de energie electrică, de orele zilnice de funcționare și de numărul de instalații implicate. Iată cum să o rezolvi.

Exemplu de scenariu: Un birou cu 50 de corpuri fluorescente cu două lămpi, fiecare folosind două tuburi T8 de 32 W (plus pierderea de balast de aproximativ 5 W pe dispozitiv), care funcționează 10 ore pe zi, 250 de zile pe an, la 0,14 USD/kWh.

• Costul curent al energiei fluorescente : 50 de corpuri de iluminat × 69 W × 2.500 de ore × 0,14 USD = 603,75 USD/an
• Costul energiei LED : 50 de corpuri de iluminat × 28W × 2.500 de ore × 0,14 USD = 245 USD/an
• Economii anuale : ~358 USD/an numai în energie
• Costul tubului LED : 100 tuburi × 8 USD în medie = 800 USD (Tip B, instalare DIY)
• Perioada de rambursare : ~2,2 ani, după care toate economiile merg direct la rezultatul final

Luați în considerare înlocuirea balastului evitată (la fiecare 7-10 ani, la 25-60 USD fiecare) și înlocuirea tuburilor fluorescente (la fiecare 2-3 ani), iar perioada reală de rambursare este adesea sub 18 luni. Multe companii de utilități oferă, de asemenea, reduceri pentru upgrade-urile comerciale de LED-uri care reduc și mai mult costurile inițiale – uneori cu 30–50%.

Eliminarea tuburilor fluorescente vechi: Manipulați cu grijă

Tuburile fluorescente conțin mercur - un metal greu toxic - și nu pot fi aruncate la gunoiul obișnuit în majoritatea jurisdicțiilor. Fiecare tub standard T8 de 4 picioare conține aproximativ 3,5 până la 5 miligrame de mercur , care este suficient pentru a contamina un mic corp de apă.

Opțiunile pentru eliminarea corectă includ:

• Predarea la o instalație locală de colectare a deșeurilor menajere periculoase (HHW) - majoritatea municipalităților desfășoară aceste programe, adesea gratuit.
• Comercianții cu amănuntul de îmbunătățiri pentru locuințe precum Home Depot și IKEA acceptă tuburi fluorescente uzate pentru reciclare în multe locații.
• Unitățile comerciale ar trebui să lucreze cu un reciclator de lămpi licențiat - servicii precum Veolia sau Clean Harbors oferă programe de returnare prin poștă sau de ridicare.
• Nu spargeți tuburile în timpul îndepărtării sau eliminării - dacă un tub se rupe, ventilați imediat zona și urmați instrucțiunile de curățare EPA pentru scurgerile de mercur.

Caracteristici inteligente disponibile în sistemele moderne de iluminat LED pentru exterior

Unul dintre avantajele subapreciate ale trecerii la LED - în special pentru iluminatul LED de exterior - este accesul la comenzi inteligente care pur și simplu nu erau practice cu tehnologia fluorescentă. Lămpile fluorescente se degradează rapid cu comutarea frecventă și nu se estompează bine, făcându-le prost potrivite pentru sistemele de control al luminii acţionate de senzori sau în reţea.

Sensarea mișcării și a ocupării

Corpurile LED de exterior cu senzori de mișcare PIR (infraroșu pasiv) sau cu microunde integrate se pot reduce la 10-20% în perioadele neocupate și se pot intensifica instantaneu atunci când cineva intră în zonă. În parcări și trotuare, această abordare economisește de obicei o sumă suplimentară 30–50% în plus față de economiile de energie LED de bază .

Recoltarea la lumina zilei și fotocelule

Iluminatul LED de exterior cu fotocelule încorporate sau intrări de reglare DALI/0-10V poate răspunde la nivelurile de lumină ambientală, reducând automat puterea în perioadele de amurg/zori sau în zilele înnorate când lumina naturală oferă iluminare parțială. Acest lucru este util în special pentru iluminatul baldachinului și spațiile exterioare acoperite.

Comenzi de iluminat în rețea

Sistemele de iluminat LED pentru exterior pentru întreprinderi – de la producători precum Acuity Brands, Signify (fostă Philips) și Cree Lighting – pot fi conectate la platforme de management centralizat care monitorizează consumul de energie, programează profiluri de reglare a luminii, detectează defecțiunile corpurilor de iluminat și generează rapoarte de întreținere. Pentru campusuri mari, municipalități sau unități industriale care gestionează sute sau mii de accesorii exterioare, acest nivel de vizibilitate poate reduce costurile de întreținere prin 25–40% anual.

Greșeli frecvente de evitat în timpul conversiei fluorescente la LED

Chiar și o conversie simplă a LED-urilor poate merge prost dacă nu ești conștient de capcane. Acestea sunt problemele care apar cel mai des.

• Amestecarea tuburilor de tip A și tip B în același dispozitiv : Dacă ocoliți balastul pentru o priză, dar îl lăsați activ pentru altul, creați o stare de cablare periculoasă. Utilizați întotdeauna același tip într-un singur dispozitiv.
• Nu se verifică cablarea cu un singur capăt vs. cablarea cu două capete : Tuburile de tip B vin în configurații cu un singur capăt (puterea intră doar de la un capăt) și cu două capete (puterea intră de la ambele capete). Cablajul unui tub cu un singur capăt ca tub cu două capete, sau invers, este un pericol de incendiu și șoc.
• Cumpărați tuburi LED ieftine, necertificate : Tuburile LED ieftine fără certificare UL, ETL sau DLC pot pâlpâi, defecta prematur sau pot crea condiții electrice nesigure. În special pentru iluminatul cu LED-uri de exterior, asigurați-vă că dispozitivul și șoferul poartă certificări IP și de siguranță corespunzătoare.
• Ignorarea mediului termic al dispozitivului : Durata de viață a LED-ului este foarte sensibilă la căldură. Instalarea LED-urilor cu putere mare în corpuri închise fără un management termic adecvat poate reduce durata de viață a LED-urilor de la 50.000 de ore la mai puțin de 15.000 de ore. Verificați întotdeauna evaluările de compatibilitate cu corpurile de iluminat.
• Am uitat să actualizați etichetele de siguranță pe corpurile de iluminat transformate : După o conversie de bypass de balast, eticheta de cablare originală a dispozitivului nu mai descrie cu exactitate circuitul. În setările comerciale, adăugarea unei noi etichete care să indice tipul de conversie și cerințele lămpii este cea mai bună practică și poate fi cerută de codurile electrice locale.
• Subestimarea cerințelor specifice exteriorului : Utilizarea unui tub LED sau a unui driver pentru interior într-o aplicație în aer liber – chiar și a unuia acoperit parțial – poate duce la pătrunderea umezelii, defectarea driverului și moartea prematură a lămpii. Utilizați întotdeauna corpuri de iluminat evaluate pentru condițiile reale de mediu.

Când să sunați la un electrician în loc să faceți conversia de bricolaj

Cele mai multe conversii de tip A și multe conversii de tip B sunt la îndemâna unui bricolacer competent, care se simte confortabil să lucreze cu cablajul casnic. Acestea fiind spuse, există situații în care angajarea unui electrician autorizat este chemarea potrivită.

• Lucrezi cu circuite de 277 V (obișnuite în clădirile comerciale) și nu cu circuite rezidențiale standard de 120 V.
• Dispozitivul este într-o locație umedă sau periculoasă care necesită lucrări de conducte sau incinte speciale.
• Convertiți mai mult de 20-30 de dispozitive și doriți ca munca să fie făcută rapid și să codificați.
• Instalația este comercială și codurile locale necesită lucrări electrice licențiate pentru orice modificare a dispozitivului.
• Descoperiți cablaje care arată deteriorate, corodate sau instalate incorect în corpurile existente.

Electricienii taxează de obicei 50–120 USD/oră, în funcție de regiune. Pentru o conversie comercială mare, mulți contractori de electricitate oferă prețuri pe dispozitiv pentru modernizările LED-urilor care pot face instalarea profesională să fie competitivă din punct de vedere al costurilor atunci când iau în considerare puterea și viteza de cumpărare în vrac.
